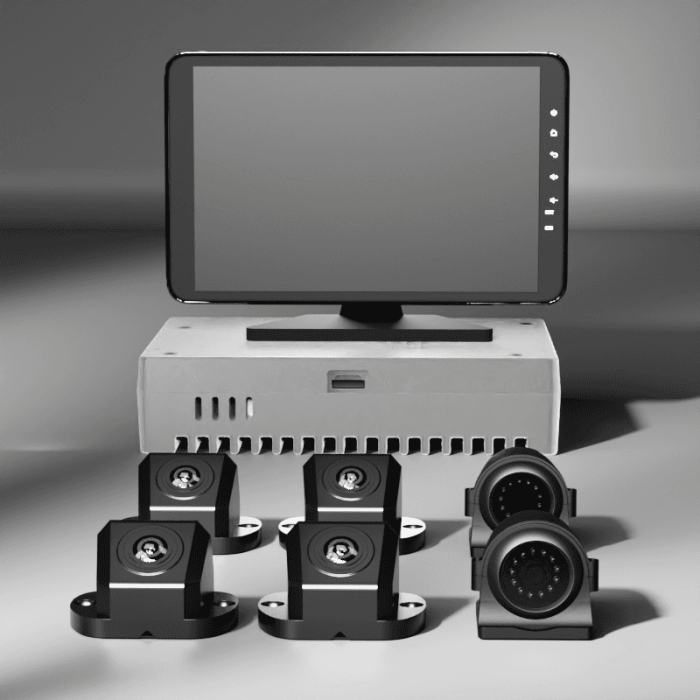

M360-2 6-канальная система камер 360° с BSD
M360-2 6-канальная система камер 360° с BSD
AlwayCare M360-2 сочетает 4-канальный панорамный обзор 3D с 2 отдельными камерами высокого разрешения для обнаружения слепых зон (BSD), предупреждая водителей тяжелых коммерческих грузовиков и самосвалов о пешеходах, велосипедистах и движущихся транспортных средствах.
AlwayCare 360° AVM Серия Матрица
Комплексный анализ архитектуры и конфигурации всех заводских систем кругового обзора для коммерческих автомобилей 8.
| Параметры/Модели |
4CH Автономный хост
M360-6C1
4CH Хост 360 + Экран 10
|
4CH 2.4G Беспроводная связь
M360-4C1
Цифровая беспроводная связь 150 м
|
ТЕКУЩАЯ МОДЕЛЬ
M360-6C2
4 камеры 360 + 2 камеры BSD
|
ТЕКУЩАЯ МОДЕЛЬ
M360-6C3
6x объемного звучания «рыбий глаз»
|
10.1" Встроенный BSD
M360-4C3
Все-в-одном + зуммер BSD
|
10" Голосовое управление
M360-4C2
Распознавание голоса + крышка
|
6CH T5 Четырехъядерный процессор
T5
Allwinner T5 + ручка
|
8CH AI Сенсорный экран
ДП-1028
4G LTE + твердотельный накопитель PCIe 2TB
|
|---|---|---|---|---|---|---|---|---|
| Форм-фактор системы | Хост + 10" AHD Дисплей | 10.1" IPS «Все в одном» | Хост + 10" AHD Дисплей | Хост + 10" AHD Дисплей | 10.1" Дисплей-ECU Блок | 10" IPS Дисплей-ECU | Хост + 10.1" HDMI-дисплей | 10.1" Терминал с сенсорным экраном |
| Входные каналы камеры | 4-Канал AHD | 4-канальная цифровая беспроводная связь | 6-канальный гибрид AHD | 6-Канал AHD | 4-Канал AHD | 4-канальный гибридный (3x 360+1x спереди) | 6-Канал 720P/1080P | 8-канал AHD Входы |
| AI Набор алгоритмов | Панорамный вид 360 3D | 3D 360 + Беспроводная синхронизация | 3D 360 + двусторонний BSD AI | 3D 360 (6-Camera Fusion) | 3D 360 + BSD Оповещение VRU | 3D 360 + умные голосовые команды | 2D 360 (синтез потока 6) | 360 + BSD (опция ADAS/DMS) |
| Внутрикабинный дисплей | 10" AHD Отдельный монитор | 10.1" IPS Экран 1080P | 10" AHD Отдельный монитор | 10" AHD Отдельный монитор | 10.1" Высокая яркость (600 кд) | 10" IPS (800*1280) | 10.1" HDMI-дисплей (1080P) | 10.1" Емкостный мультитач |
| Пакет камеры | 4x 1080P «рыбий глаз» (210°) | 4x 1080P «рыбий глаз» (210°) | 4 камеры «рыбий глаз» + 2 камеры BSD | 6x 1080P «рыбий глаз» (210°) | 4x 1080P «рыбий глаз» (210°) | 3x 360 + 1 передняя камера | 4x «рыбий глаз» + 2x задние камеры | До 8 камер AHD |
| Емкость хранения | Микро SD (до 2TB) | Карта SD (до 128GB) | Микро SD (до 2TB) | Микро SD (до 2TB) | Слот Micro SD | Карта TF (до 256GB) | Карта 4GB eMMC + TF | Твердотельный накопитель PCIe (2TB) + 512GB SD |
| Беспроводная связь / Телематика | Нет (прямая проводная авиация) | 2.4G Цифровая двухточечная связь (150 м) | Нет (прямая проводная авиация) | Нет (прямая проводная авиация) | Нет (прямая проводная авиация) | Резервный конденсатор фарада | Ручка радиочастотного кодировщика/приложение для телефона | 4G LTE (ЕС/Австралия) + Wi-Fi + GPS |
| Интерфейс управления | Радиочастотный пульт/телефон Wi-Fi | Кнопки передней панели | Радиочастотный пульт/телефон Wi-Fi | Радиочастотный пульт/телефон Wi-Fi | Акустический зуммер/кнопки | Голосовое управление + физические клавиши | Физическая поворотная ручка/приложение | Полностью емкостный сенсорный экран |
| Целевой парк приложений | Легкие/средние грузовики, грузовые фургоны | Полуприцепы, сочлененные цистерны | Тяжелые Самосвалы, Бетономешалки | Сверхдлинные карьерные самосвалы, краны | Транзитные автобусы, Муниципальные подметальные машины | Автодома, Специализированный транспорт | Автобусы, Автомобили скорой помощи | Высококачественная телематика для автопарков и автобусные парки |
| Коммерческая гарантия | 15 Месяцы Заводской стандарт | 15 Месяцы Заводской стандарт | 15 Месяцы Заводской стандарт | 15 Месяцы Заводской стандарт | 15 Месяцы Заводской стандарт | 15 Месяцы Заводской стандарт | 15 Месяцы Заводской стандарт | 15 Месяцы Заводской стандарт |
| Запрос Действие | Цитата | Цитата | Цитата | Цитата | Цитата | Цитата | Цитата | Цитата |
6 Core Panoramic и возможности Vision AI
Разработан специально для тяжелого коммерческого транспорта и обеспечивает высоконадежное снижение слепых зон и полную осведомленность водителя о ситуации.
Динамический сферический двигатель 3D в реальном времени
Алгоритмы сферической проекции с аппаратным ускорением объединяют изображения от 4 до 6 сверхшироких камер в нефрагментированный 360-градусный панорамный вид с высоты птичьего полета и перемещаемый 3D вид без видимых швов.
- Конвейер со сверхнизкой задержкой видео менее 100 мс
- Плавный переход 3D-перспективы при запуске автомобиля
- Устраняет слепые зоны автомобиля на стойках A/B/C.
Двустороннее обнаружение пешеходов BSD
Сверточные нейронные сети глубокого обучения обнаруживают уязвимых участников дорожного движения (VRU), велосипедистов и небольшие транспортные средства в пределах зоны опасности поворота транспортных средств.
- Динамические пространственные ограничивающие рамки на дисплее в кабине
- Мгновенный синхронизированный звуковой сигнал высокого децибела
- Предотвращает катастрофические аварии с боковым движением грузовика.
Динамические направляющие траектории движения задним ходом
Интегрирует угол поворота рулевого колеса автобуса CAN или сигналы индикатора для прогнозирования кривых движения задним ходом, отображая зазор поворота транспортного средства для тесных погрузочных доков.
- Кривизна колеи колеи в реальном времени соответствует колесным базам транспортных средств
- Разметочные линии для заднего просвета тяжелого прицепа
- Совместимость с грузовиками с жесткой рамой и сочлененными автобусами.
Переключение разделенного просмотра по триггеру
Интеллектуальное обнаружение триггера ввода-вывода автомобиля автоматически расширяет соответствующие углы камеры (левый поворот, правый поворот, задняя передача или аварийная сигнализация) без вмешательства водителя.
- Левый/правый указатель поворота с немедленным разделением бокового обзора
- Задний ход, автоматический, полноэкранный, задний, сверхширокоугольный
- Настраиваемые форматы сетки с несколькими разделениями (одинарный/двойной/квадратный)
Цифровая беспроводная связь «точка-точка» на расстоянии 150 м
Цифровая технология скачкообразной перестройки частоты 2.4GHz передает зашифрованные потоки видео высокой четкости между тягачом и прицепным шасси без использования громоздких спиральных шлангокабелей.
- Радиус действия беспроводной связи до 150-метра
- Невосприимчивость к высоковольтным автомобильным электрическим помехам.
- При замене прицепов не требуется настройка сопряжения
Калибровка динамического диапазона сверхнизкой освещенности
Автомобильные датчики GC2053 1/2.9" FHD в сочетании с мультиэкспозицией HDR и автоматическим оптическим балансом обеспечивают четкую цветопередачу на темных парковочных местах.
- Высокая чувствительность вплоть до ночного освещения 0.1 Lux.
- Антибликовые алгоритмы, подавляющие пересвет фар
- Быстрая автоматическая калибровка программного обеспечения с помощью клетчатой ткани
Разработан для требовательных коммерческих автопарков
Схемы развертывания оптимизированы для кузовов автомобилей различной длины, специализированной коммунальной техники и надежных промышленных самосвалов.
Городские транзитные автобусы
Устраняет переполненные пешеходные зоны на автобусных остановках и риски, связанные с прохождением тротуара, в часы пик в перегруженных городских центрах.
Тяжелые грузовые автомобили
Защищает тягачи с прицепами во время смены полосы движения на шоссе и маневров задним ходом на складских погрузочных платформах с динамическими линиями траектории.
Горнодобывающие и самосвалы
Водонепроницаемые камеры IP67 из цинкового сплава выдерживают экстремальную вибрацию, грязь, пыль и промывание под давлением в условиях открытых горных работ.
Санитария и подметальные машины
Обеспечивает несколько разделенных изображений, охватывающих подметальные щетки, всасывающие насадки и задние уплотнители, одновременно защищая рабочих в жилых зонах.
Модульная периферия и экосистема
Коммерческие аппаратные компоненты, прошедшие заводские испытания и предназначенные для плавного расширения и оптической калибровки по принципу «включай и работай».
Камера «рыбий глаз» 1080P 210°
CMOS-матрица GC2053 FHD со сверхширокоугольным объективом с низким искажением 1.4mm 210°, корпусом из цинкового сплава и водонепроницаемой конструкцией IP67.
Выделенная боковая камера BSD
Специализированный боковой оптический профиль с калиброванным полем зрения, передающий специальные видеопотоки на систему предупреждения пешеходов BSD.
Комплект ткани для оптической калибровки
Высококонтрастные оптические калибровочные маты в метрическую клетку, позволяющие автоматизировать искажение камеры с помощью программного обеспечения 3 и калибровку сшивания.
Экранированные авиационные кабели
Автомобильные кабели из чистой меди с двойным экраном и авиационными разъемами 4 с резьбовым замком, устойчивыми к вибрации и электромагнитным помехам.
10.1" Монитор высокой яркости
Промышленный дисплей с антибликовым покрытием и яркостью 600 кд/м², солнцезащитным козырьком и прочным шарнирным креплением на приборной панели для четкого просмотра при прямом солнечном свете.
Акустический зуммер и радиочастотный пульт
Громкий звуковой сигнал тревоги при столкновении в сочетании с эргономичным радиочастотным пультом дистанционного управления для мгновенного переключения перспективы во время вождения.
M360-2 Технические характеристики
Официальные заводские технические параметры проверены на соответствие стандартам качества AlwayCare.
| Системная архитектура | Промышленный хост канала 6 + 4 камеры типа «рыбий глаз» 360 + 2 боковые камеры BSD + монитор 10.1 |
|---|---|
| Видеоканалы и вход | 6-канальный гибридный вход: 4x AHD Fisheye (панорамный 360) + 2x AHD узкий (BSD "слепая зона") |
| Видеовыход и разрешение | AHD 720P @ 25fps (разрешение экрана 1920x1080) |
| Оптические датчики и объектив | GC2053 1/2.9" CMOS-матрица FHD, оптика 1.4mm F2.0 |
| Поле зрения (FOV) | «Рыбий глаз»: HFOV 210°, VFOV 130° | Камеры BSD: калиброванное обнаружение опасных зон 120° |
| 360 Алгоритм сшивания | Панорамное объединение 3D в реальном времени с автоматическим разделением боковых видов при повороте |
| AI Сигнализация безопасности | Edge AI Обнаружение слепых зон (BSD) для пешеходов, велосипедистов и обгоняющих транспортных средств |
| Локальная запись и хранение | Слот для карты Micro SD (поддерживает непрерывную циклическую запись до 2TB) |
| Рабочее напряжение | DC 10V–36V Коммерческий автомобильный широкий вход с защитой от переходных скачков ISO-7637 |
| Рабочая температура | от -30°C до +70°C (от -22°F до +158°F) |
| Корпус и гидроизоляция | Цельнометаллический корпус из цинкового сплава, класс водонепроницаемости и ударопрочности IP67 |
| Стандартная упаковка коробки | Мощный 6-хост обработки каналов x1; Сверхширокоугольные камеры 210° 1080P «рыбий глаз» (4 шт.); Выделенные боковые камеры 1080P BSD AI x2; 10.1" Внутрикабинный монитор высокой четкости AHD x1; Экранированные авиационные удлинительные кабели (5 м x 2, 10 м x 2, 15 м x 1, 20 м x 1); жгут проводов питания автомобиля и 32-контактный соединительный кабель x 1; внутрикабинный акустический зуммер и беспроводной радиочастотный пульт дистанционного управления x 1 |
| Сертификаты качества | Соответствует CE, FCC, RoHS, ISO-7637; Изготовлено на сертифицированном предприятии IATF 16949. |
Совместимая архитектура безопасности автопарка
Объедините свою систему кругового обзора 360° с более широкими возможностями активной безопасности, мониторинга водителя и телематического видеооборудования AlwayCare.
AI видеорегистратор
MR720 Двойной видеорегистратор AI
Интегрированное предупреждение о лобовом столкновении 2K ADAS и мониторинг усталости водителя DMS с разрешением 1080P в элегантном корпусе с лобовым стеклом.
DMS УСТАЛЫЙ КОНДИЦИОНЕР
MR810 Автономный DMS
Автомобильный датчик сонливости и отвлечения внимания водителя AI с видеовыходом 720P AHD и сенсорной поддержкой вибрации сиденья.
МАССОВАЯ ЗАПИСЬ
Коммерческий мобильный DVR
Надежный антивибрационный видеорегистратор с каналами 4 и 8, поддерживающий жесткие диски SATA 2.5" большой емкости.
ПАССАЖИРОПОТОК
AI Пассажирская стойка
Высокоточная бинокулярная система подсчета пассажиров с точностью 98%, сотовая телеметрия 4G и API-интерфейсы автоматической диспетчеризации транспорта.
Часто задаваемые вопросы
Прямые инженерные ответы относительно калибровки, оптической четкости, радиуса действия беспроводной связи прицепа и интеграции с автомобилем.
