UA350 UWB Система предупреждения о сближении вилочного погрузчика
UA350 UWB Система предупреждения о сближении вилочного погрузчика
AlwayCare UA350, оснащенный сверхширокополосным (UWB) временемпролетным радиодиапазоном (ToF), обеспечивает точное определение расстояния 0.1-метр (10cm) на уровне сантиметра между промышленными вилочными погрузчиками и персоналом склада. Имеет настраиваемые многозонные аудиовизуальные оповещения, персональные метки PT202 с тройной обратной связью и дополнительные реле блокировки автоматического снижения скорости.
UWB Характеристики обнаружения приближения
Официальные технические характеристики взяты из заводской технической книги AlwayCare. Разработан для обеспечения безопасности тяжелых промышленных погрузчиков и защиты складского персонала.
| Аппаратная система | AlwayCare UA350 UWB Система предупреждения о сближении |
|---|---|
| Технология ранжирования | Сверхширокополосный (UWB) наносекундный импульсный радиосигнал времени пролета (ToF) |
| Точность измерения | 0.1 метр (±10 см) точность измерения расстояния на уровне сантиметра |
| Радиус обнаружения | 0.5m ~ 30 м/50 м (настраивается до 100 м в открытом поле с помощью программного обеспечения/инструмента) |
| Конфигурация зоны предупреждения | Настраиваемые зоны 3-Stage: зона раннего предупреждения, критическая зона тревоги, зона отчуждения кабины |
| Рабочее напряжение | DC 12V ～ 24V (поддерживает электрические вилочные погрузчики 48V/80V через дополнительный понижающий преобразователь) |
| Аудиовизуальная сигнализация | Многотональный стробоскопический маяк с высоким уровнем децибел (≥95dB @ 1 м) + предупреждение на дисплее кабины |
| Бирка персонала (PT202) | Носимый браслет или зажим для шлема; звук, свет и вибрация, тройная сенсорная обратная связь |
| Тег Батарея и спящий режим | Перезаряжаемый литиевый элемент; интеллектуальный спящий режим, активируемый движением (<10μA статический режим) |
| Метод конфигурации | Беспроводной ручной прибор настройки (UA350-HSI) или специальный кабель для настройки ПК |
| Релейный выход блокировки | Релейный выход с сухими контактами, поддерживающий автоматическое замедление погрузчика и отключение газа. |
| Размеры базовой станции | 200mm × 120mm × 75mm (прочный промышленный композитный корпус со степенью защиты IP65) |
| Рабочая температура | -40°C ～ +65°C (холодные склады и литейные цеха) |
| Заводская гарантия | 15 Месячное покрытие производителя |
Стандартная заводская спецификация (BOM)

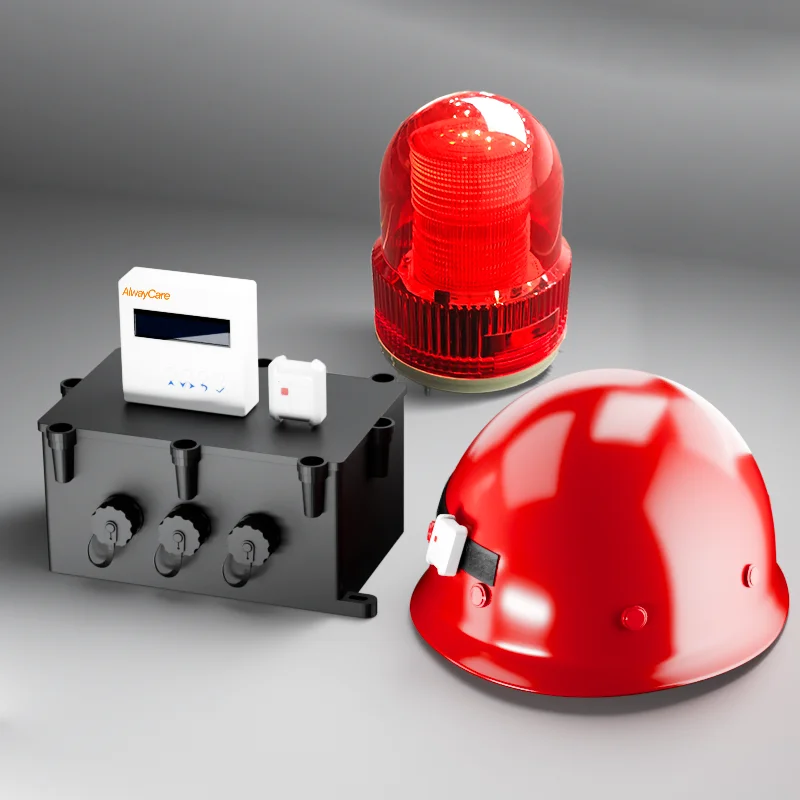

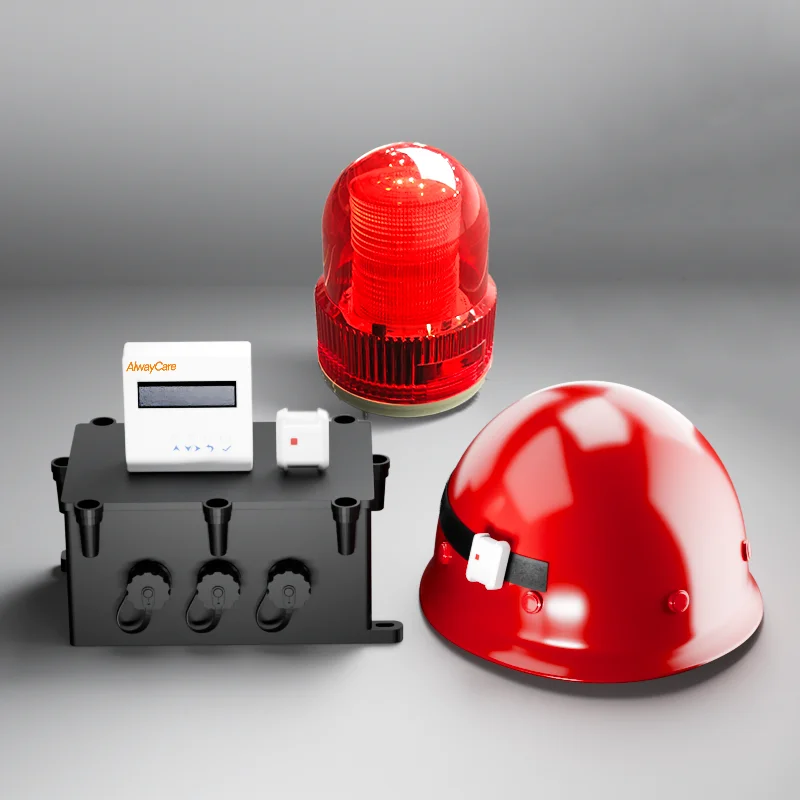

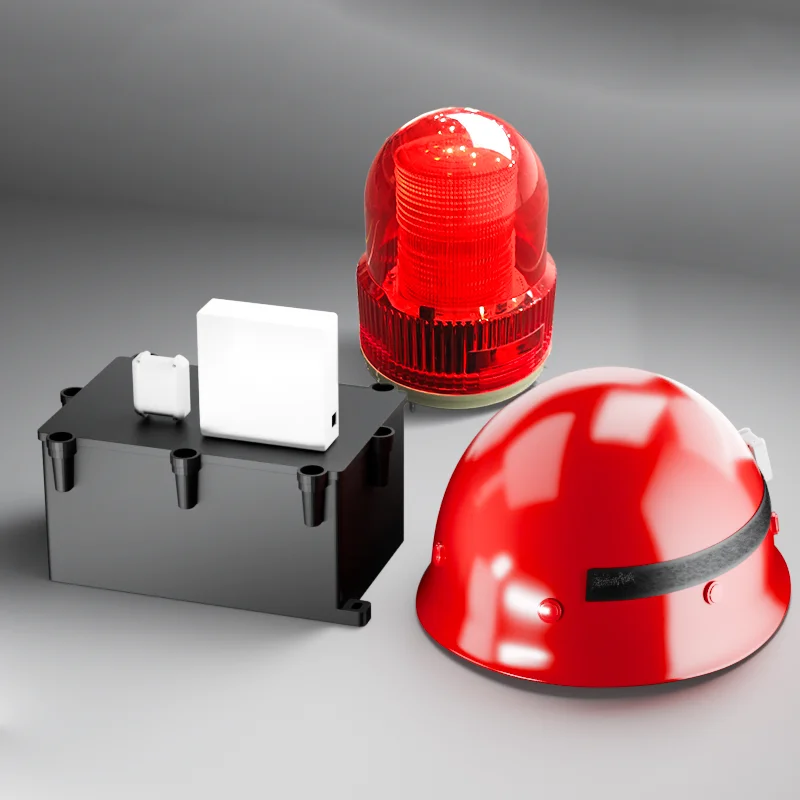

| 1. Центральная базовая станция UWB | AlwayCare UA350 Хост базовой станции определения местоположения автомобиля × 1 |
|---|---|
| 2. Стробоскопический сигнальный маяк | Высокоинтенсивный многоцветный стробоскоп LED со встроенным зуммером × 1 |
| 3. Автомобильный жгут питания | Экранированный автомобильный жгут проводов питания и реле управления × 1 |
| 4. Бирка безопасности персонала | AlwayCare PT202 Носимая метка с браслетом и адаптером для шлема × 1 (стандартный комплект) |
| 5. Зарядная станция для тегов | Специальная многоконтактная магнитная зарядная станция с USB-адаптером × 1 |
| 6. Инженерная документация | Сертификат заводской калибровки и руководство по промышленному развертыванию × 1 |
UWB Матрица архитектуры безопасности близости
Оцените архитектуры предотвращения промышленных столкновений в топологиях «транспортное средство-персонал», «транспортное средство-транспортное средство» и «мертвая зона» инфраструктуры.
| Топология архитектуры | Настройка оборудования | Точность измерения | Механизм оповещения | Действие по управлению транспортным средством | Целевой промышленный сценарий |
|---|---|---|---|---|---|
| Транспортное средство-пешеход (V2P) Стандартный UA350 Вилочный погрузчик ↔ Рабочий |
1× Базовая станция UA350 + теги персонала PT202 | 0.1m (10cm) | Двустороннее: стробоскоп в кабине + вибрирующая метка на запястье/шлеме | Дополнительное реле замедления дроссельной заслонки | Складские проходы, сортировочные доки, заводы с высокой пешеходной проходимостью |
| Между транспортными средствами (V2V) Вилочный погрузчик ↔ Вилочный погрузчик |
2× UA350 Базовые станции на машинах противника | 0.1m (10cm) | Высокоприоритетный зуммер в кабине + стробоскопическая вспышка 360° на обоих погрузчиках | Ограничение дроссельной заслонки или блокировка остановки двойного транспортного средства | Узкие стеллажные коридоры, контейнерные склады, высокоскоростные транзитные полосы. |
| Фиксированный маяк слепой зоны (V2I) Инфраструктура ↔ Транспортное средство |
Стационарный маяк UA350 в углу стены + базовая станция автомобиля | 0.1m (10cm) | Настенный проблесковый маячок + звуковой сигнал приближения в кабине | Автоматическое ограничение скорости в зоне входа | Глухие Т-образные переходы, складские дверные проемы, углы высоких стеллажей |
| Блокировка ограничения скорости Активное управление дроссельной заслонкой |
Базовая станция UA350 + реле замедления для тяжелых условий эксплуатации | 0.1m (10cm) | 2 — Эскалация стадии: акустическое предупреждение → жесткое отключение скорости | Прямая блокировка дроссельной заслонки (Вырезает педаль хода) | Линии автомобильного производства, химические зоны, зоны нулевой терпимости |
Предотвращение столкновений на рабочем месте с точностью до сантиметра
Четыре основных инженерных преимущества, которые отличают технологию AlwayCare UWB от обычных ультразвуковых или радарных датчиков.
0.1m Прецизионный диапазон, не подверженный влиянию промышленной пыли
Технология наносекундного импульсного радиоTime-of-Flight (ToF) обеспечивает постоянную точность 10cm независимо от освещения или атмосферных условий.
- Ноль слепых зон: Проникает в переносимые по воздуху опилки, пар, тени при слабом освещении и неметаллические препятствия на поддонах.
- Всенаправленное покрытие: Круглая радиолокационная зона 360° защищает от опасности поворота вперед, назад и вбок.
- Иммунитет к ложному эху: В отличие от ультразвука, импульсная маркировка времени UWB исключает ложные отражения от статических стен и стеллажей.
Носимая метка PT202 с тройной сенсорной обратной связью
Компактная, эргономичная бирка безопасности предупреждает пешеходов напрямую через одновременные тактильные, акустические и визуальные каналы.
- Двойные форматы монтажа: Можно носить на запястьях работника или прикреплять к каскам, не сковывая движений.
- Звук, свет и вибрация: Высокочастотный зуммер, яркая вспышка LED и эксцентричный тактильный двигатель прорезают шумную производственную среду.
- Умное определение сна: Акселерометр с микродвижением обнаруживает неподвижное состояние, продлевая время работы от аккумулятора до нескольких дней между зарядками.
Трехступенчатые настраиваемые зоны и исключение кабины
Настраиваемые периметры близости позволяют использовать протоколы постепенного реагирования, не вызывая утомления от неприятных предупреждений.
- Зона раннего предупреждения (например, 5–15m): Желтая стробоскопическая вспышка побуждает оператора и рабочего установить взаимный зрительный контакт.
- Критическая опасная зона (например, 1–5m): Красная стробоскопическая вспышка, непрерывный звуковой сигнал и дополнительная блокировка ограничения дроссельной заслонки.
- Зона отчуждения кабины: Предотвращает ложные срабатывания сигнализации с помощью собственной носимой бирки безопасности оператора вилочного погрузчика.
Полевая беспроводная настройка с помощью прибора UA350-HSI
Технические специалисты настраивают радиусы сигнализации и пороги зон непосредственно в складском проходе без использования кабелей ноутбука.
- Беспроводная конфигурация: Беспроводное соединение с базовыми станциями и метками для точной калибровки зон на уровне счетчика за секунды.
- Обслуживание прошивки: Обновляет встроенное ПО оборудования по беспроводной сети во всех парках вилочных погрузчиков во время обычных смен.
- Прямое цифровое считывание: ЖК-экран отображает уровень сигнала в реальном времени, измеренное расстояние и идентификаторы активных устройств.
Модульная периферия и системные аксессуары
Дополните экосистему безопасности вашего предприятия официальными аппаратными модулями AlwayCare.
Бирка безопасности персонала PT202
Перезаряжаемая бирка UWB с возможностью выбора браслета или зажима для шлема. Имеет вибрацию, зуммер и тройную предупреждающую сигнализацию LED.
UA350-HSI Инструмент для ручной настройки
Портативный беспроводной терминал для установки пороговых значений расстояния оповещения, исключения зон и развертывания обновлений прошивки OTA.
Внешний стробоскоп высокого децибела
Многоцветный промышленный стробоскопический маяк LED со встроенной сиреной 95dB для безошибочного оповещения о присутствии транспортного средства.
Автоматическое реле ограничения скорости
Реле блокировки автомобильного класса, взаимодействующее с электронными педалями акселератора для обеспечения автоматического замедления вилочного погрузчика.
Зарядная станция с несколькими отсеками
Док-станция для групповых зарядных устройств, поддерживающая одновременную подзарядку нескольких устройств в течение всей смены работников склада.
Магнитное крепление базовой станции
Прочный магнитный монтажный кронштейн, обеспечивающий быстрое и неразрушающее крепление к каркасам безопасности и верхним ограждениям вилочных погрузчиков.
Рекомендуемые промышленные условия
Разработан для устранения столкновений в «слепых зонах» при погрузочно-разгрузочных работах с высокой плотностью движения.
Логистические склады
Защищает сборщиков и обработчиков поддонов, работающих в узких проходах для стеллажей с затрудненной видимостью подхода к вилочному погрузчику.
Автомобильные сборочные заводы
Обеспечивает создание автоматических зон замедления вокруг оживленных пешеходных дорожек и внутренних перекрестков.
Холодильные склады
-40°C промышленный рабочий класс обеспечивает непрерывное обнаружение расстояния внутри холодильных складов.
Слепые перекрестки в глухих углах
Исправлены настенные маяки, которые вызывают мигание предупреждений перед тем, как вилочные погрузчики выходят из заблокированных дверных проемов.
Техническая документация и материалы для загрузки
Комплексные технические спецификации и материалы по развертыванию для групп закупок и инженеров.
UA350 Техническое описание продукта
Полные технические параметры, диаграммы направленности радиочастотной антенны и механические габаритные чертежи.
Запросить техническое описаниеРуководство по установке и подключению
Подробные схемы подключения питания, внешнего стробоскопического маячка и блокировок реле ограничения скорости.
Запросить руководствоРуководство по настройке HSI
Пошаговая инструкция по настройке порогов зон с помощью портативного устройства UA350-HSI.
Запросить руководствоПротоколы лабораторных испытаний
Электромагнитная совместимость (EMC), CE, RoHS и сертификаты испытаний на воздействие промышленных воздействий окружающей среды.
Запросить сертификатыЧасто задаваемые вопросы по техническим вопросам и развертыванию
Прямые инженерные ответы для менеджеров по безопасности объектов и дистрибьюторов оборудования. Для индивидуальных предложений, свяжитесь с нашей командой инженеров.
Как технология UWB обеспечивает точность измерения дальности 0.1 по сравнению с ультразвуковыми датчиками?
Ультразвуковые датчики основаны на звуковых волнах, распространяющихся по воздуху, которые сильно искажаются температурой воздуха, влажностью и акустическим шумом. UA350 использует сверхширокополосные (UWB) наносекундные радиоимпульсы с измерением времени пролета (ToF). Путем расчета точного времени распространения скорости света между базовой станцией и метками он обеспечивает стабильное измерение расстояния ±10cm, невосприимчивое к окружающему шуму склада.
Может ли UA350 обнаруживать людей за картонными коробками, деревянными поддонами или за углами?
Да. Радиоимпульсы UWB обладают превосходными характеристиками проникновения через препятствия по сравнению с оптическими или ультразвуковыми системами. Он легко проникает через неметаллические препятствия, такие как картонные коробки, деревянные поддоны в термоусадочной пленке и гипсокартон. В случае серьезных препятствий из стальных стеллажей на слепых перекрестках установка стационарного маяка UA350 создает мост раннего предупреждения до того, как будет установлен визуальный контакт.
Как работает блокировка реле ограничения скорости при работе дроссельной заслонки вилочного погрузчика?
Базовая станция UA350 имеет нормально разомкнутые и нормально закрытые (НО/НЗ) релейные выходы с сухими контактами. Когда пешеход входит в критическую опасную зону (например, ≤3 м), реле срабатывает немедленно, прерывая сигнал электронной педали акселератора или включая ограничитель дроссельной заслонки автомобиля, чтобы замедлить вилочный погрузчик до безопасной скорости медленного передвижения (например, ≤3 км/ч).
Сколько меток можно отслеживать одновременно вокруг одного вилочного погрузчика?
Высокопроизводительный протокол предотвращения коллизий UA350 UWB поддерживает одновременное отслеживание до 30 активных меток персонала PT202 и близлежащих базовых станций транспортных средств в пределах периметра обнаружения без перегрузки сигнала или коллизий пакетов.
Каков срок службы батареи носимой метки PT202 и как работает спящий режим?
Метка PT202 оснащена прецизионным датчиком движения по оси 3. Когда работники кладут метку на стол или остаются неподвижными в течение заданного интервала времени, метка автоматически переходит в спящий режим со сверхнизким энергопотреблением (<10μA). Как только работник берет его в руки или продолжает идти, он мгновенно просыпается за миллисекунды. При типичной почасовой работе 8 одной зарядки хватает на рабочие дни от 5 до 7.
Обновите свой парк погрузочно-разгрузочных работ с помощью UWB Safety
Проконсультируйтесь с инженерами по промышленной безопасности AlwayCare для получения готовых пакетов предотвращения столкновений с вилочными погрузчиками, комплектов для пилотной оценки и рекомендаций по развертыванию на площадке.
