R300 IP67 Ультразвуковой радар предупреждения столкновений
R300 IP67 Ультразвуковой радар предупреждения столкновений
Ультразвуковая система предупреждения о столкновении коммерческого транспорта с точным обнаружением препятствий 0.3m～5.0m, промышленными датчиками 40 кГц, дистанционной голосовой трансляцией на английском языке и дополнительной телематической интеграцией камеры и монитора канала 8.
Технические характеристики
Проверены технические параметры серии ультразвуковых радаров предупреждения столкновений R300 в соответствии с заводскими калибровочными листами.
Общие характеристики ультразвуковой системы
| Диапазон рабочего напряжения | DC 12V ～ 24V Широкий вход напряжения (совместим с фургонами 12V и тяжелыми коммерческими грузовиками 24V) |
|---|---|
| Номинальная потребляемая мощность | 1.0W ～ 1.2W Архитектура со сверхнизким энергопотреблением |
| Ультразвуковая рабочая частота | 40 кГц ± 1 кГц Высокочувствительные промышленные пьезоэлектрические преобразователи |
| Диапазон обнаружения препятствий | 0.3m ～ 5.0m Расширенная зона приближения (0.3m ～ 3.0m выбираемая настройка чувствительности) |
| Точность измерения расстояния | 0.1 m Точность шага с высоким разрешением |
| Время отклика системы | 0.2 ± 0.05 s Обработка микросекундных предупреждений в реальном времени |
| Степень защиты от проникновения | IP67 / IP68 Водонепроницаемые, грязезащищенные и устойчивые к струе воды высокого давления датчики |
| Температура эксплуатации и хранения | -30℃ ～ +80℃ Стандарт эксплуатации в экстремальных климатических условиях |
| Архитектура монтажа датчика | Наружное кольцо для скрытого монтажа диаметром 30mm с противоскользящими резьбовыми стопорными кольцами |
| Аппаратное обеспечение защиты хоста | Защита от перенапряжения автомобильного уровня, защита от молний и электромагнитных помех (хост 24V) |
Сравнение спецификаций моделей оборудования (R300-1 и R300-2)
| Аппаратный вариант | R300-1 (4-система реверса каналов) | R300-2 (8 — система периметра канала) |
|---|---|---|
| Ультразвуковые датчики | 4× 30mm Водонепроницаемые зонды с резьбой | 8× 30mm Водонепроницаемые датчики с резьбой (спереди и сзади/по всему периметру) |
| Центральный процессор | Стандартный хост управления DC 12–24V | DC 24V Heavy-Duty Host (водонепроницаемый, молниезащитный и помехозащищенный) |
| Предупреждение водителя в кабине | Дисплей Crescent LED со встроенным динамиком (дистанционная голосовая трансляция на английском языке) | Звуковой зуммер высокого уровня + последовательный порт RS232 для интеграции монитора/камеры |
| Совместимость видео и мониторов | Автономная работа серповидного экрана (модель без видео) | Поддерживает HD-монитор 1× 7 (DP230) + камеру ночного видения 1× (CC670) с наложением расстояния |
| Комплект удлинителей ремня безопасности | 4× 3 м кабели для датчиков + 1 × 20 м 4-контактный авиационный кабель | 4× Кабели датчиков длиной 3 м + 4× Кабели датчиков длиной 12 м + 1× Кабель звукового сигнала длиной 3 м |
| В комплект входит кольцевая пила | 1× 30mm Кольцевая пила/сверло по металлу | 1× 30mm Кольцевая пила/сверло по металлу |
Спецификация стандартного пакета (спецификация материалов)
| R300-1 Стандартный пакет | 1× Главный блок управления, 1× Дисплей в форме полумесяца со встроенным динамиком, 4× 30mm Резьбовые датчики, 4× 3-метровые удлинительные кабели для датчиков, 1× 20-метровый авиационный удлинительный кабель, 1× 3-Pin 2-Wire Power Шнур, 1× 30mm, сверло для кольцевой пилы, 1×, аппаратное обеспечение и руководство по установке. |
|---|---|

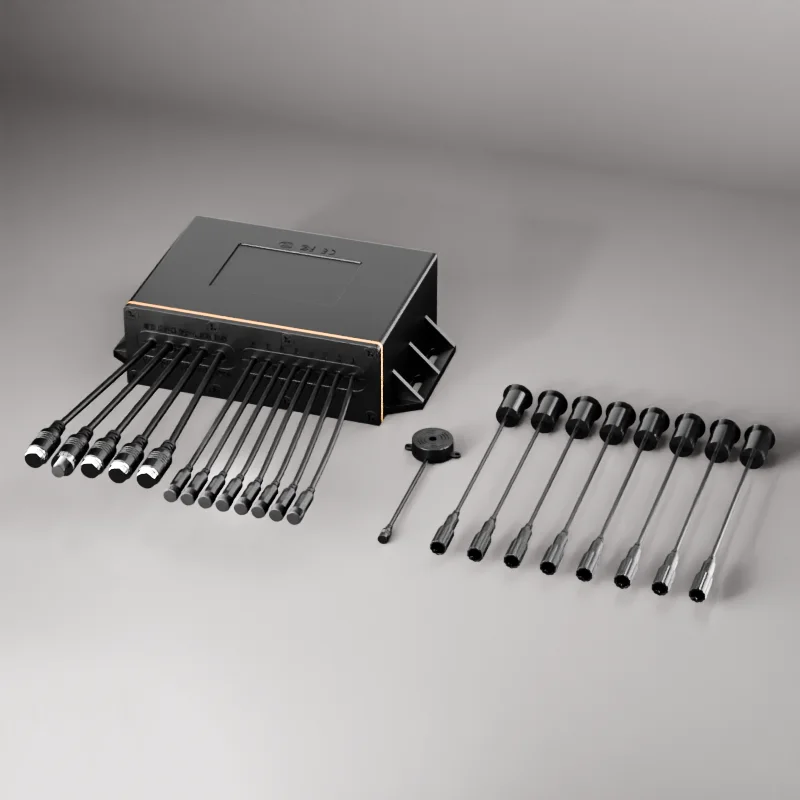

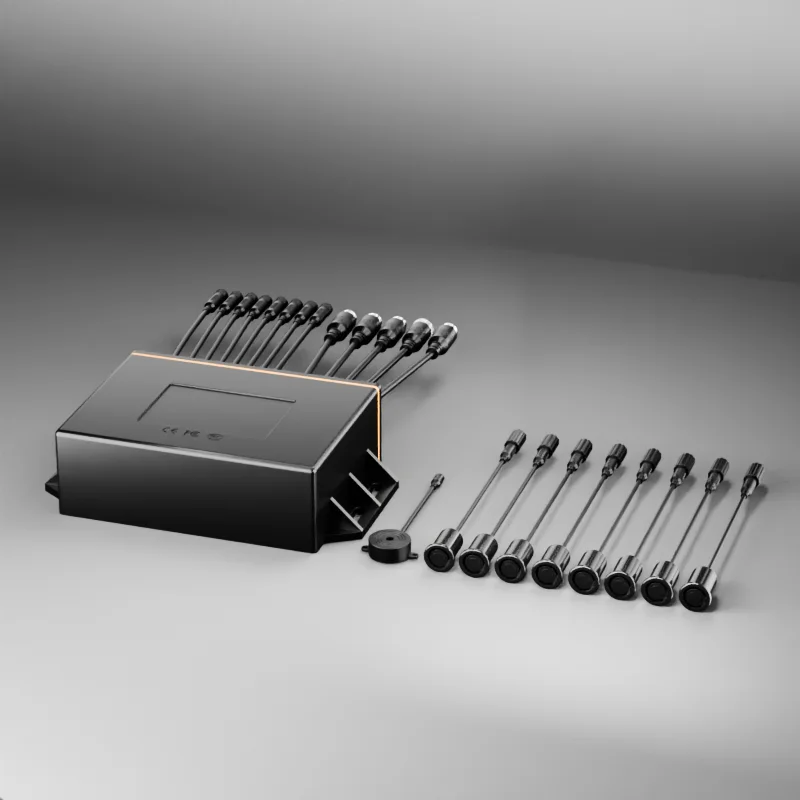

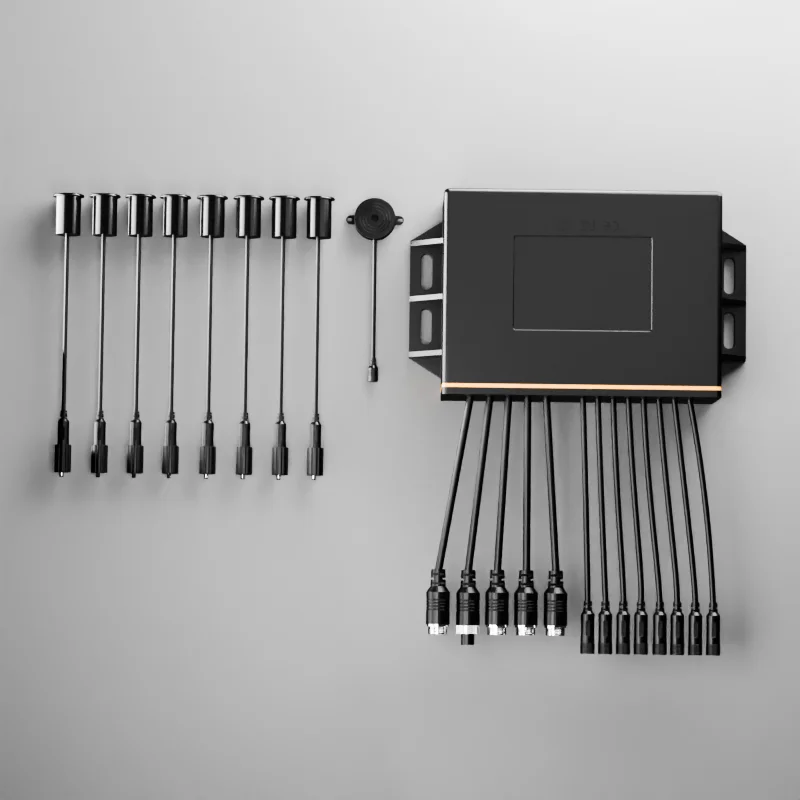

| R300-2 Стандартный пакет | 1× Блок обработки данных 24V для тяжелых условий эксплуатации, 1× Высокодецибеловый предупреждающий зуммер (с авиационным кабелем с сердечником 4 длиной 3 м), 8× 30mm Водонепроницаемые резьбовые датчики, 4× Кабели датчиков длиной 3 м, 4× Кабели датчиков длиной 12 м, 1× 3-контактный 3-проводной шнур питания, 1× 30mm сверло для кольцевой пилы, 1× Аппаратное обеспечение и руководство по установке. |
Сравнительная таблица радаров коммерческого транспорта
Оцените системы радарного обнаружения всей линейки безопасности AlwayCare, чтобы выбрать идеальную конфигурацию оборудования для вашего автопарка.
| МОДЕЛЬ СИСТЕМЫ | РАДАРНЫЕ ДАТЧИКИ | ПОКРЫТИЕ ОБНАРУЖЕНИЯ | КАБИННЫЙ ИНТЕРФЕЙС | РАДАРНАЯ ТЕХНОЛОГИЯ | РЕКОМЕНДУЕМОЕ ПРИМЕНЕНИЕ |
|---|---|---|---|---|---|
|
R300-1 4-Канал
ТЕКУЩАЯ МОДЕЛЬ
Задний реверсивный радар
|
4× Ультразвуковые датчики (IP67) | 0.3m ～ 5.0m Зона 0.1m Точность | Экран Crescent LED + голосовое оповещение на английском языке | Ультразвуковое эхо 40 кГц | Городские фургоны, легкие грузовики, курьерские автопарки |
|
R300-2 8-Канал
ТЕКУЩАЯ МОДЕЛЬ
Радар окружающего периметра
|
8× Ультразвуковые датчики (IP67) | 0.3m ～ 5.0m Зона Передняя и задняя часть | Зуммер + дополнительный экран 7 и наложение камеры | 40 кГц защита от помех | Тяжелые полуприцепы, транзитные автобусы, бортовые грузовики |
|

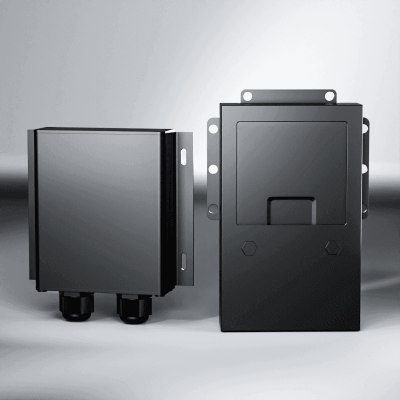

R350-1 / R350-2
77GHz Промышленный радар
|
Радары 1× или 2× 77GHz (IP67) | 0.2m ~ 40 м Обнаружение зоны | Визуальный дисплей и зуммер в кабине | 77GHz Миллиметровая волна | Складские вилочные погрузчики, колесные погрузчики, контейнерные погрузчики |
|
R360 4-Канал
77GHz Радар полного объемного звучания
|
4× 77GHz Радары (IP67) | 0.2m ~ 40 м (пешеходы) / 100 м (транспортные средства) | Шина CAN + RS485 + 4-Ch Ввод-вывод сигналов тревоги | 77GHz Миллиметровые волны (БПФ) | Тяжелые самосвалы для горнодобывающей промышленности, тяжелые сочлененные самосвалы, подметальные машины |
Что R300 обеспечивает для безопасности коммерческого автопарка
Надежная и экономичная система распознавания близости, созданная для устранения столкновений задним ходом и слепых зон на погрузочной платформе.
0.3m ～ 5.0m Быстрое обнаружение приближения с точностью шага 0.1m
Работая на калиброванной промышленной ультразвуковой частоте 40 кГц, система R300 обеспечивает немедленную обратную связь при приближении к невысоким препятствиям, перегородкам, персоналу или припаркованным транспортным средствам в ограниченных коммерческих помещениях.
- Высокая точность измерения до 0,1 м, обеспечивающая точное восприятие глубины при маневрах задним ходом.
- Время отклика 0.2 ± 0.05 с микросекундного класса предупреждает водителей еще до того, как произойдет столкновение.
- Выбираемая чувствительность обнаружения (0.3m～3.0m или 0.3m～5.0m) в соответствии с геометрией хвостовой части автомобиля.
Английская голосовая трансляция в реальном времени и цветной дисплей 3 в форме полумесяца
Конфигурация R300-1 оснащена эргономичным серповидным дисплеем на приборной панели со встроенным голосовым динамиком, который громко объявляет точное расстояние до препятствий на понятном английском языке, что позволяет водителям сосредоточиться на зеркалах, не отрывая глаз от дороги.
- Прямое голосовое дистанционное объявление на английском языке: «3.0m… 2.9m… 0.4m… СТОП»
- Динамические цветные полосы 3 (зеленый, желтый, красный) на этапе приближения с индикаторами левого и правого сектора препятствий.
- Встроенное аудиовизуальное оповещение снижает утомляемость водителя и повышает осведомленность о ситуации.
8-канальный Surround Radar с наложением дистанционной телеметрии камеры и монитора
Пакет R300-2 расширяет обнаружение до ультразвуковых датчиков 8, включая последовательный порт RS232, который подключается к HD-монитору 7 на приборной панели и камере ночного видения AHD для наложения числовой графики расстояния в реальном времени непосредственно на видеопоток.
- Передний и задний датчик 8 по периметру защищают коммерческие автомобили с длинной колесной базой.
- Последовательный вывод данных RS232 передает телеметрические данные о расстоянии на дюймовые мониторы 7 в кабине (DP230)
- Унифицированная визуальная интеграция радара и камеры накладывает точные измерения препятствий на видео в режиме реального времени
IP67/IP68 Водонепроницаемые датчики с защитой от молний и помех
Датчики R300, созданные для коммерческого транспорта, оснащены высококачественным силиконовым уплотнением и внешними резьбовыми кольцами 30mm, которые выдерживают сильную дорожную вибрацию, солевой туман, грязь и мойку под высоким давлением.
- Мощный хост 24V оснащен встроенной защитой от молний, подавлением перенапряжений и электромагнитным экранированием.
- Широкий диапазон рабочих температур от -30℃ до +80℃ для арктического холода и пустынной жары.
- В комплект входит специализированное сверло по металлу 30mm для быстрой и надежной установки бампера.
Поддерживаемые модульные периферийные устройства и опции
Адаптируйте свою установку R300 с помощью сертифицированных на заводе-изготовителе кабинных дисплеев, камер и прочных удлинителей.
Голосовой дисплей Crescent LED
Стандартно для R300-1. Оснащен цифровым индикатором, цветной LED левой/правой полосой приближения 3 и встроенными голосовыми объявлениями на английском языке на расстоянии.
7-дюймовый HD-монитор (DP230)
Необязательно для R300-2. Коммерческий дисплей высокой четкости с поддержкой последовательной телеметрической связи и автоматической активации реверса.
Камера ночного видения 1080P (CC670)
Необязательно для R300-2. Камера заднего вида IP68 в металлическом корпусе с ИК-светодиодами 18 и дальностью ночного видения 15 м для комбинированного наложения радара и видео.
30mm Водонепроницаемые резьбовые зонды
Промышленные пьезоэлектрические ультразвуковые датчики 40 кГц с резьбовыми стопорными кольцами и водонепроницаемыми разъемами с винтовым замком.
Авиационные удлинительные кабели длиной 20 и 12 м
Прочные экранированные авиационные кабели с контактами 4, обеспечивающие безопасную и бесшумную передачу сигнала из хвостовой части автомобиля в переднюю кабину.
30mm Прецизионное сверло для кольцевой пилы
Входит в стандартную комплектацию каждого пакета R300 и обеспечивает точное и чистое сверление металлических и композитных бамперов автомобилей во время модернизации.
Рекомендуемые области применения транспортных средств
Проверенный на практике ультразвуковой датчик приближения, специально разработанный для рискованного маневрирования на низкой скорости.
Городские фургоны и курьерские автопарки
Частая парковка в людных переулках и зонах погрузки. Голосовые оповещения R300-1 предотвращают дорогостоящие царапины на бампере и повреждения задней части автомобиля.
Школьные автобусы и общественные маршрутки
Обеспечивает важное обнаружение детей и пешеходов на низкой скорости, движущихся за автобусами во время высадки и посадки учащихся.
Сбор мусора и подметальные машины
Постоянно работает во влажных и пыльных помещениях. Датчики IP67/IP68 устойчивы к агрессивному мытью водой и накоплению грязи.
Тяжелые коммерческие полуприцепы
R300-2 Схема каналов 8 обеспечивает 20-метровые экранированные кабели для полной защиты передней и задней слепых зон во время стыковки док-станции.
Логистические складские тягачи и маневровые машины
Помогает хостлерам сцеплять прицепы на логистических площадках с высокой оборачиваемостью благодаря точным показаниям тормозного пути 0.1m.
Муниципальные грузовики и служебный транспорт
Простая модернизация с использованием стандартного электропривода 12–24V и кольцевой пилы 30mm, что обеспечивает немедленное соблюдение правил техники безопасности во всем парке машин.
Часто задаваемые вопросы
Четкие инженерные ответы относительно ультразвуковой технологии R300, установки и интеграции дисплея.
