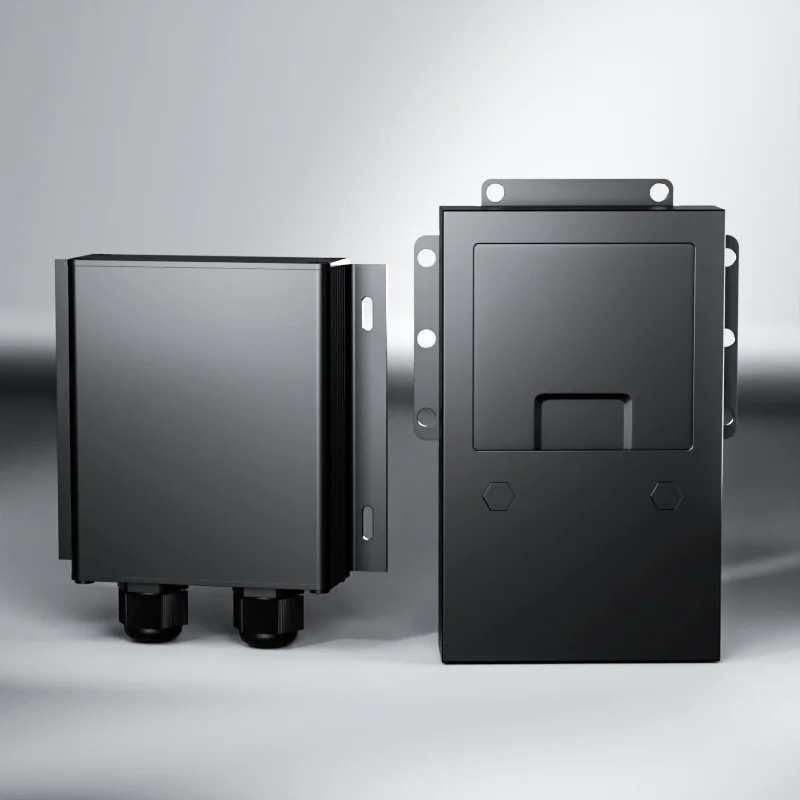

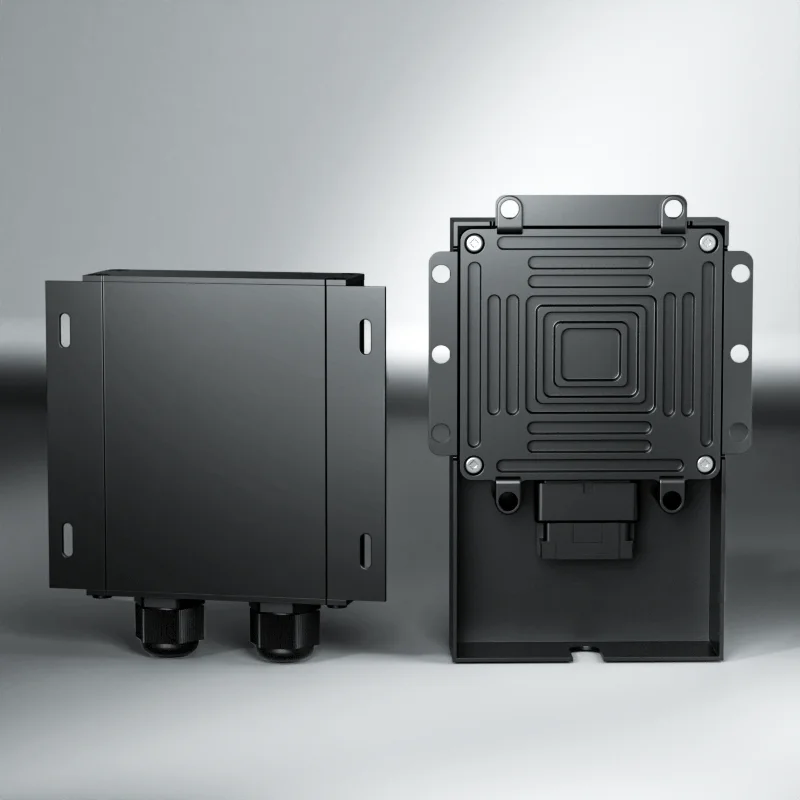

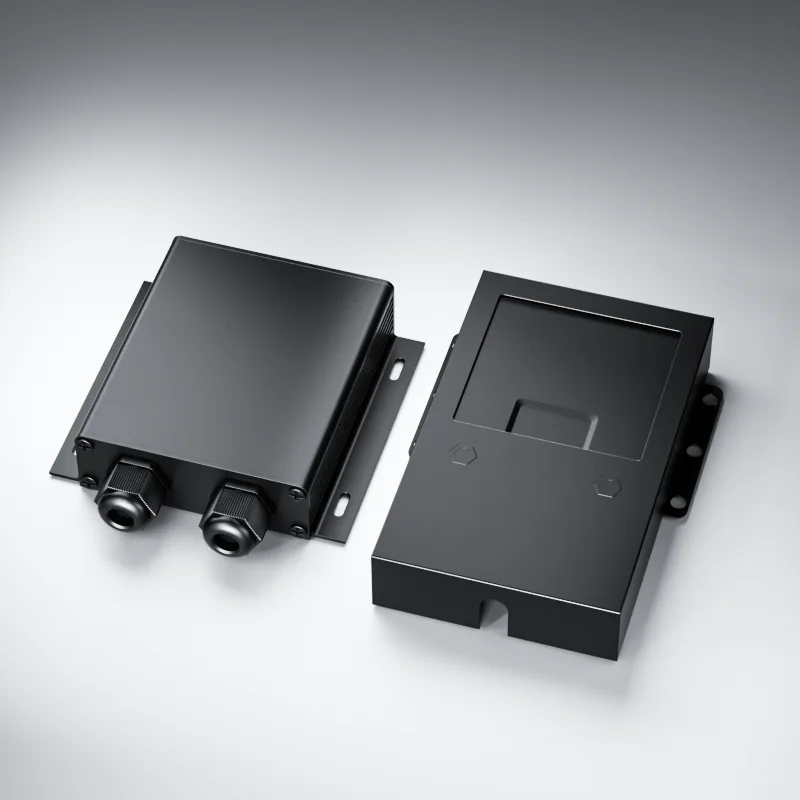

R350 77GHz Радарная система предупреждения столкновений для вилочных погрузчиков
| доля | |
|---|---|
| Каталог продуктов | Радарная система обнаружения |
| Марка | AlwayCare |
| Характеристики продуктов | R350 |
| Модели | R350-1: радар 1; R350-2: радары 2 |
| Частота радара | 77 ГГц миллиметровые волны |
| Диапазон обнаружения | 0.2–40 m |
| Цели обнаружения | Стены, полки, люди, транспортные средства и другие препятствия |
| Сигнализация | Уровни расстояния 3 с различными мигающими световыми и звуковыми оповещениями |
| Блок управления | Блок управления 1 поддерживает радарные датчики 1–2; DC 12–24 В |
| Радарный кабель | 5 стандартный кабель м; общая длина кабеля радара не должна превышать 20 м. |
| Дополнительный видеомониторинг | Дополнительный монитор 7, DP230-5 или 10.1, DP10-4, AHD и совместимые камеры |
| Подходящие транспортные средства | Вилочные погрузчики, карьерная техника, грузовики, легковые автомобили и другая коммерческая техника |
| Гарантия | 15 месяцев |
R350 77GHz Радарная система предупреждения столкновений для вилочных погрузчиков
Высокочастотный радар обнаружения препятствий 77GHz, разработанный для вилочных погрузчиков, карьерных самосвалов и коммерческого транспорта. Обеспечивает обнаружение приближения 0.2–40 м в реальном времени с трехуровневыми звуковыми и визуальными оповещениями.
Технические характеристики
Проверенные заводские параметры системы предупреждения о столкновениях с радаром миллиметрового диапазона AlwayCare R350 77GHz.
| Аппаратные платформы | R350-1 (система с одним радаром) · R350-2 (система с двумя радарами) |
|---|---|
| Рабочая частота радара | 77GHz Диапазон миллиметровых волн с радиолокационной модуляцией FMCW |
| Диапазон обнаружения | 0.2m ~ 40 м (0.65 футов ~ 131 футов) широкоугольное покрытие по периметру |
| Цели обнаружения | Стены, стеллажи для хранения, складские стеллажи, пешеходы, вилочные погрузчики, транспортные средства и стационарные препятствия. |
| Многоуровневые уровни сигнализации | Зоны дистанции сцены 3 с прогрессивным ритмом акустического зуммера и интенсивным миганием LED |
| Блок управления радаром | Блок управления высокоскоростной обработкой, поддерживающий одновременное подключение радарных датчиков 1 к 2. |
| Рабочее напряжение и защита | Автомобильный широкий диапазон напряжения постоянного тока 12V ~ 24V с обратной полярностью и подавлением скачков переходного напряжения. |
| Радарная проводка и удлинитель | стандартный экранированный радарный кабель длиной 5 м; масштабируется с помощью удлинительных кабелей длиной 10 м (максимальная общая длина жгута радаров ≤ 20 м) |
| Триггер выхода периферийного ввода-вывода | Дополнительный выходной сигнал ввода-вывода уровня канала 6 (R350-IO) для запуска автоматических ограничителей скорости, блокировок или внешних маяков. |
| Видеонаблюдение Fusion | Дополнительная интеграция с 7-дюймовыми (DP230-5) или 10.1-дюймовыми (DP285 / DP10-4) дисплеями AHD и камерами IP68. |
| Экологический рейтинг | Радарный датчик IP67 водонепроницаемый и пыленепроницаемый; рабочая температура от -20°C до +70°C (от -4°F до +158°F) |
| Гарантия производителя | Заводская гарантия 15 месяцев с даты отправки |
Выбор аппаратной архитектуры
Выберите оптимальное количество радиолокационных датчиков и зону покрытия транспортных средств для семейства платформ AlwayCare R350.
| Модель системы | Количество датчиков радара | Зона обнаружения | Спецификация жгута | Control Box Architecture | Рекомендуемое применение в автомобиле |
|---|---|---|---|---|---|
| R350-1 (Однорадарная система)Стандартный Охват задней или одинарной слепой зоны |
1× 77GHz Радар миллиметрового диапазона | 0.2m ~ 40м Обнаружение зоны Одна зона | Стандартный кабель 5 м (Макс. длина ≤ 20 м) | 1× Центральный процессорный блок (DC 12–24V) | Складские вилочные погрузчики с противовесом, ричтраки, компактные погрузчики и грузовые фургоны |
| R350-2 (Двойная радиолокационная система) Передняя и задняя или двухсторонняя защита слепых зон |
2× 77GHz Радары миллиметрового диапазона | 0.2m ~ 40м Обнаружение зоны Двойные зоны | 2× Стандартные кабели длиной 5 м (общая длина ≤ 20 м) | 1× Центральный процессорный блок (DC 12–24V) | Карьерные самосвалы, большие колесные погрузчики, тяжелые промышленные грузовики и сочлененная техника. |
Что R350 дает промышленным автопаркам
Проникновение миллиметровых волн в окружающую среду, миллисекундное предупреждение о столкновении и гибкая интеграция одного или двух радаров.
77GHz Высокоточное проникновение в окружающую среду
Непрерывное отслеживание препятствий на расстоянии от 0,2 до 40 м, невосприимчивое к складской пыли, дождю, туману и полной темноте.
- Всепогодная надежность: В отличие от оптических датчиков, радиочастотные сигналы 77GHz проникают в сильный заводской дым, воздушную пыль, сильный дождь и прямые блики.
- Обнаружение широкого объекта: Точно распознает складские стеллажи для поддонов, бетонные столбы, движущиеся вилочные погрузчики, обслуживающий персонал и статические слепые препятствия.
- Настройка нулевой ложной тревоги: Высокочастотная модуляция FMCW фильтрует фоновый шум окружающей среды, сохраняя при этом миллисекундную реакцию на препятствия.
Трехуровневое прогрессивное звуковое и визуальное предупреждение
Плавная частота вспышек и акустический ритм обеспечивают немедленное когнитивное осознание опасности, не отвлекая водителя.
- Зона 1 (Дальняя – Осведомленность): Мягкий звуковой сигнал шагов и медленный желтый стробоскоп предупреждают водителя о приближающихся объектах по периметру.
- Зона 2 (Средняя – Внимание): Требуется ускоренный звуковой ритм и быстрый стробоскопический сигнал, требующий срочного замедления.
- Зона 3 (около критического стопа): Непрерывный звуковой сигнал высокого децибела и постоянная яркая вспышка требуют немедленного торможения перед столкновением.
Гибкость развертывания одного или двух радаров
Один компактный блок управления обеспечивает одиночное обнаружение сзади или двухзонную защиту периметра спереди и сзади.
- Единый блок управления: Идентичный центральный процессор принимает радарные датчики 1 или 2, что снижает затраты на запасные части.
- Установка одного радара R350-1: Идеально подходит для компактных складских вилочных погрузчиков, защищая от реверсивных слепых зон вокруг складских проходов.
- Установка двух радаров R350-2: Идеально подходит для больших терминальных погрузчиков, тяжелых самосвалов и погрузочно-разгрузочных машин, которым требуется двустороннее покрытие.
Аудио-визуальная и телематическая интеграция видео
Объедините точность радара с прямой трансляцией с коммерческой камеры AHD для всесторонней осведомленности о ситуации.
- Индикатор расстояния в кабине (R350-DP): Числовое отображение расстояния в режиме реального времени и указатели поворотов, расположенные непосредственно в зоне видимости водителя.
- Синхронизация монитора AHD: Прямое подключение к мониторам 7-дюймовый DP230-5 или 10.1-дюймовый DP285 для подтверждения видео с разделенным экраном.
- Триггер автоматического регулятора скорости: Дополнительный жгут ввода-вывода с каналом 6 (R350-IO) активирует внешние ограничители транспортного средства при входе в критические зоны остановки.
Пакет совместимых датчиков и периферийных устройств
Модульные компоненты безопасности транспортных средств «под ключ», сертифицированные на заводе для радиолокационных платформ AlwayCare R350.
R350-DP Отображение расстояний
Дисплей на приборной панели LED, показывающий динамическую дистанцию столкновения в метрах и предупреждения со стрелками направления непосредственно в поле зрения оператора.
Внутрикабинные мониторы 7" и 10.1" AHD
Мощные автомобильные дисплеи с антибликовым покрытием (DP230-5 / DP285) с видеовходами 4-канала AHD, датчиками автоматического затемнения и локальной записью на карты SD/TF.
CC670 IP68 Передняя и задняя камера
Водонепроницаемая камера из литого металла класса IP68 с ИК-светодиодами 18 для ночного видения 10 ~15 м, высокопрочным закаленным стеклом и авиационными винтовыми разъемами.
Полноцветная камера CC990 Starlight
Сверхчувствительный оптический датчик звездного света, обеспечивающий полноцветное видео, подобное дневному, на тускло освещенных складских площадках и в ночных транспортных узлах.
R350-IO 6 — Выход уровня канала
Аппаратный триггерный жгут ввода-вывода, экспортирующий независимые сигналы аварийного уровня 6 для взаимодействия с автоматическими клапанами замедления вилочных погрузчиков, регуляторами или стробоскопическими маяками.
Экранированные промышленные удлинительные кабели
Высокогибкие радарные удлинительные кабели с двойным экраном (10 м) и авиационные видеокабели с контактами 4 (2–30 м), устойчивые к автомобильному маслу, гидравлическим жидкостям и трению.
См. R350 в работе.
Официальная демонстрация AlwayCare R350, показывающая реальное обнаружение препятствий и предупреждение водителя на работающем коммерческом оборудовании.
Создан для требовательных операций автопарка
Почему ведущие промышленные логистические центры, операторы горнодобывающих предприятий и управляющие коммерческими автопарками выбирают радиолокационное оборудование AlwayCare.
Качество прямого производства
Сертифицированное по ISO9001 производственное предприятие с полной серийной калибровкой радара 100%, термоциклированием (-40°C~+85°C) и испытаниями на вибрационную нагрузку.
Сертифицированное соответствие требованиям автомобильной промышленности
Сертифицированное соответствие CE, FCC, RoHS и UKCA официальным отчетам об электромагнитной совместимости (EMC) для промышленного оборудования.
15 Заводская гарантия — месяц
Расширенная гарантия 15 на месяц с момента отправки с завода с гарантированной долгосрочной заменой датчика и блока управления.
OEM и интеграция пользовательского ввода-вывода
Специальные конструкции кронштейнов, специальные длины жгутов проводов, фирменная упаковка и специальная логика сигналов ввода-вывода, адаптированная к автомобильным системам CAN/ECU.
От оценки до развертывания автопарка за четыре шага
Прозрачный путь проектирования и закупок — оцените оборудование на тестовых автомобилях, прежде чем размещать оптовые заказы.
Поделиться характеристиками автомобиля
Укажите типы оборудования вашего автопарка (вилочные погрузчики, самосвалы, колесные погрузчики), места установки и желаемую логику вывода сигналов тревоги.
Архитектура системы и предложение
Наши инженеры по продажам настраивают оптимальный пакет R350-1 или R350-2 и предоставляют официальное предложение в течение одного рабочего дня.
Полевые испытания испытательной установки
Образцы комплектов радаров отправляются для установки на автомобиле, настройки периметра обнаружения и проверки рабочего процесса оператора.
Массовое производство и поддержка
Заказы парка поставляются с протоколами строгих испытаний QC, схемами установки, экспортной документацией и специальным послепродажным инжинирингом.
Инженерная документация и загрузки
Подробные технические характеристики, размеры, расположение выводов и сертификаты соответствия для R350.
Технический паспорт продукта
Полные заводские инженерные параметры, механические размеры, потребляемая мощность и конфигурации заказа для R350 (PDF).
Загрузить техническое описаниеСертификаты и лабораторные отчеты
Официальная документация по испытаниям CE, FCC, RoHS и промышленной окружающей среды на вибрацию/удар.
Запросить сертификатыРуководство по установке и подключению
Подробные углы установки кронштейна радара, схема подключения зуммера/стробоскопа и распиновка триггера уровня ввода-вывода.
Запросить руководствоПользовательская интеграция ввода-вывода и ECU
Инженерные консультации по интерфейсу регулятора скорости транспортного средства и автоматизированной интеграции сигналов торможения.
Запросить поддержку интеграцииЗавершите комплекс мер по обеспечению безопасности коммерческого автопарка
Дополнительное оборудование предупреждения столкновений и активное телематическое оборудование, обычно устанавливаемое вместе с R350.

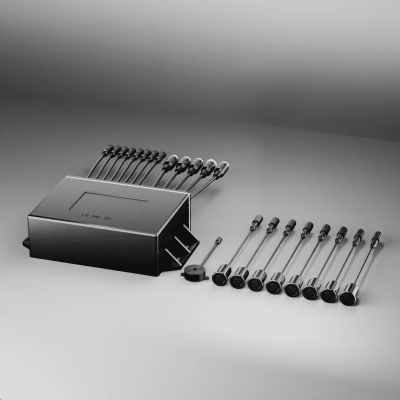

R300 IP67 Ультразвуковой радар предупреждения столкновений
Модель R300 — Ультразвуковое обнаружение препятствий по периметру для коммерческого транспорта.
UA350 UWB Система предупреждения о сближении вилочного погрузчика
Модель UA350 — сверхширокополосные метки предотвращения столкновений между персоналом и транспортными средствами и базовая станция.
MR830 Универсальный терминал AI Vision
Модель MR830 — интегрированное отслеживание усталости водителя DMS, предупреждение о проезжей части ADAS и обнаружение слепых зон.
Часто задаваемые вопросы
Не можете найти ответ? Наши инженеры по радарам ответят в течение одного рабочего дня — электронная почта Safety@alwaycare.com или отправить запрос.
В чем функциональная разница между R350-1 и R350-2?
R350-1 включает в себя один радарный датчик обнаружения препятствий 77GHz, который обычно устанавливается на задней части автомобиля для отслеживания опасностей при движении задним ходом. R350-2 включает в себя два радарных датчика, позволяющих одновременно охватывать как переднюю, так и заднюю зоны или двойные боковые слепые зоны. Обе версии работают от одного центрального блока управления, поддерживающего до двух радаров.
Какую дальность обнаружения, поле зрения и цели поддерживает R350?
Система обеспечивает непрерывную дальность обнаружения от 0,2 м до 40 м (от 0.65 футов до 131 футов). Он обнаруживает как стационарные, так и движущиеся препятствия, включая бетонные стены, стеллажи для хранения поддонов, опоры конструкций оборудования, пешеходов, вилочные погрузчики и автомобили.
Как многоуровневая система предупреждений предупреждает водителя?
R350 имеет три прогрессивных пороговых значения расстояния сигнализации. Когда препятствие попадает в каждую зону, система автоматически изменяет частоту мигания внешнего стробоскопа и ритмическую частоту звукового зуммера в кабине, обеспечивая четкие когнитивные сигналы о близости опасности.
Может ли R350 запускать автоматическое снижение скорости погрузчика или внешнюю блокировку?
Да. Путем сопряжения блока управления с дополнительным выходным жгутом уровня канала R350-IO 6 система может выдавать триггерные сигналы, соответствующие уровням расстояния сигнализации. Операторы автопарков часто используют это для взаимодействия с электронными ограничителями скорости для автоматического регулирования скорости транспортного средства при входе в критическую опасную зону.
Можно ли объединить радарную систему с видеомониторами в кабине?
Да. R350 легко интегрируется с дополнительным оборудованием в кабине, включая цифровой дисплей расстояния R350-DP, 7-дюймовый DP230-5 или 10.1-дюймовый видеомонитор DP285 AHD и сверхмощные камеры IP68 (CC670/CC990/CC950) для синхронизированная аудиовизуальная проверка препятствий.
Какие длины и расширения радиолокационных кабелей поддерживаются?
В стандартную комплектацию каждого радара входит промышленный экранированный кабель длиной 5 м. Если радар установлен на более длинном коммерческом шасси или сочлененном оборудовании, доступны дополнительные удлинительные кабели длиной 10 м. Обратите внимание, что общая длина радарного кабеля для каждого датчика не должна превышать 20 м, чтобы обеспечить оптимальную целостность высокочастотного сигнала.
Какая гарантия и гарантия качества распространяются на R350?
Каждая система AlwayCare R350 производится в соответствии с системой управления качеством ISO9001, имеет сертификаты CE, FCC и RoHS и включает месячную прямую гарантию производителя 15 с даты отправки.
